DEPÓSITOS IOCG - Iron Oxide Copper Gold ore deposits

DEPÓSITOS IOCG
Iron Oxide Copper Gold ore deposits

OHCO = grupo de yacimientos recientemente identificado

Terminología  Oxido de Hierro-Cobre-Oro  = OHCO (castellano)

Iron oxide-copper-gold = IOCG (inglés)

también llamados de:
•tipo Kiruna
•Magnetita-apatito
•Fe-Cu-Au
•Fe-Cu-Au-ETR
•Fe-Cu-Au-U
•Cu-Au-Bi, hidrotermal de Cu-Au, etc., etc.

DISTRIBUCIÓN GLOBAL



Las mineralizaciones de tipo IOCG se encuentran en varios distritos mundo. La mayor parte se localizan en cinturones antiguos con intensa deformación, magmatismo y metamorfismo de alto grado, lo que hace difícil establecer relaciones precisas entre mineralización y eventos geológicos.


MARCO TECTONICO

ROCAS SEDIMENTARIAS CLATICAS

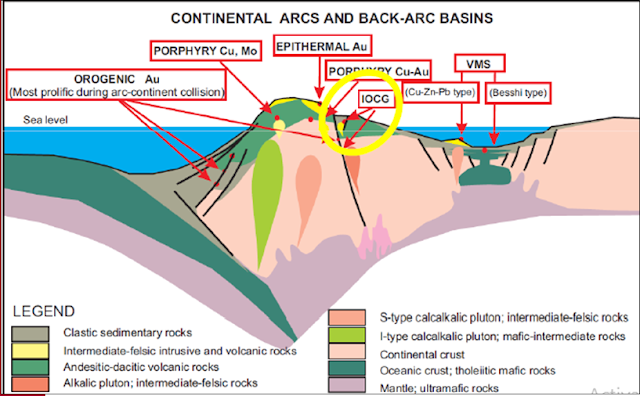

Los depósitos fanerozoicos aparecen primariamente ligados a ambientes de arco continental así como a áreas de extensión trasarco.

Lydon, 2007

EN ROCAS SEDIMENTARIAS CLASTICAS Ambientes de extensión RIFT

Lydon, 2007
  • Subducción de alto ángulo.
  • A. IOCG en arco subaéreo paralelo hacia el este dominado por sedimentos en una cuenca de tras-arco.
  • B. IOCG en una cuenca de intra-arco subacuosa.
  • Las edades de las evaporitas son contemporáneas con la edad de los IOCG
Adaptado de Ramos y Aleman en Sillitoe, 2003

CARACTERÍSTICAS GENERALES
  • Relacionados con magmatismo calcoalcalino y alcalino-carbonatitas.
  • Asociados con plutones dioríticos oxidados. Aunque en algunos yacimientos no parecen tener relación directa a nivel de mineralización.
  • Firma geoquímica de Cu-Au-Co-Ni-As-Mo-U.
  • Fluídos acuosos hipersalinos (> 30% ClNa Eq) con temperaturas > 250ºC, a veces ricos en CO2. La magnetita indica temperaturas de precipitación > 500ºC.
  • Sistemas de falla de escala cortical.
  • En Sudamérica los depósitos económicos son del Jurásico medio al Cretácico Inferior.
  • Asociación con evaporitas con halita marina o lacustre.
  • Se ha propuesto un modelo donde los fluidos y azufre provenientes de secuencias de evaporitas (calentadas por una masa ígnea) serían la fuente de los fluidos hidrotermales para generar depósitos IOCG (Barton y Johnsons, 1996).
  • Mineralogía: abundantes óxidos de Fe, sulfuros de Cu- Fe y escasos sulfuros de Fe. Pueden contener abundante carbonato, Ba, P o F.
  • El oro está relacionado con la calcopirita.
  • Alteración: intensa en rocas hospedantes y depende de la composición de las rocas.
  • Calco-sódica, potásica, sódica o hidrolítica dependiendo del grado de interacción con fluidos meteóricos o connatos.
ALTERACIÓN Y MINERALIZACION
Asociados con alteración sódico-cálcica de extensión regional y superposición de alteración potásica local. Zonación hacia el exterior y hacia arriba desde magnetita actinolita- apatita a especularita-cloritas sericita.


AMARILLO: ALTERACION SERICITICA CON PRESENCIA DE HEMATITAS MASIVAS
ROSADO: ALTERACION POTASICAINCLUYENDO MAGNETITA STOCKWORK Y ASU VEZ MAGNETITA MASIVA
CELESTE: ALTERACION SODICA
En este modelo los niveles mineralizados masivos de hematita se encuentran en la parte superior de los depósitos. Inmediatamente por debajo se sitúa de manera subconcordante con los niveles masivos, se emplaza un stock de magnetita, que puede englobar cuerps de magnetita masiva. Y por ultimo una zona de fractura profunda y con morfología de diatrema corta todos los cuerpos antes mencionados y eventualmente puede llegar a la superficie.

MODELO GENÉTICO
Uno de los estilos de mineralización más desconocidos y controvertidos es el denominado IOCG (Hitzman, 1992; Williams et al., 2005). A pesar de que la asociación de óxidos de hierro (magnetita/hematites) con sulfuros de cobre y oro se encuentra en muchos estilos de mineralización, se incluyen dentro de este estilo depósitos que reúnen otras características

Modelo adaptado de Hart et al., Groves et al , 2010

(a)la asociación con una alteración alcalinocálcica que incluye proporciones muy variables de clinoanfíboles férricos y/o hedenbergita, albita, feldespato K o biotita,
(b)la relación con zonas de cizalla transcrustales o rocas magmáticas de composición diversa,
(c)la presencia de una suite de elementos característica que incluye U, tierras raras, Co, Ni o Mo,
(d)la presencia de cantidades significativas de minerales ricos en elementos volátiles tales como P, F o B,
(e)la relación con fluidos hipersalinos de alta temperatura (a veces con CO2) equilibrados con rocas profundas, y,
(f)la asociación en mismo distrito de depósitos de magnetita apatito (tipo Kiruna), depósitos de óxidos de hierro (cobreoro) y depósitos de cobre-oro pobres en óxidos de Fe.

Actualmente existen dos hipótesis generales para la génesis de estas mineralizaciones.
  • La hipótesis magmática, defendida por Frietsch (1978), Mark & Foster (2000), Pollard (2000), Sillitoe (2003) y Tornos et al. (2005.
  • La segunda hipótesis (Barton & Johnson, 2000).
DIMENSIONES DE LEYES Au - Cu






POTENCIAL IOCG EN PERU - SUDAMÉRICA


IOCG Jurásico


Mapa de ubicación que muestra los depósitos de cobre estratiforme estudiados y la geología general del la cordillera de la costa del norte de Chile (modificado de Boric et al. 1990; Vivallo and Henríquez 1998). Fuente: Kojima et al., 2003, Mineral Dep, 38: 208-216.

● Principalmente vetiformes
● Mineralización: ○ óxidos de Cu, limonitas,  Au, calcosina, covelina, calcopirita, hematita, magnetita, bornita, pirita
● Alteración: Actinolita-apatito
● Alojados en rocas plutónicas
● Asociados a fallas
● Edades similares a las rocas de caja (generalmente)
● 400-560°C, 40-68% NaCl eq. (Kojima et al., 2003)

IOCG Cretácico Inferior

● Representados de manera importante a partir de los 25ºS hacia el sur
● Estilo de mineralización más variable que sus equivalentes del Jurásico
● Cuerpos irregulares, vetas, brechas

POTENCIAL IOCG EN PERU

•V Franja de Cu-Fe-Au (IOCG) del Jurásico medio-superior: Se localiza a lo largo de la Zona Costera, en el Complejo Basal de la Costa. El control estructural es el sistema de fallas Islay-Ilo. Este dominio termina en la falla Iquipi, para luego aparecer más al norte en el dominio Puquio-Caylloma, donde se tienen los depósitos de Marcona, Mina Justa con edades de mineralización entre 165 y 160 Ma. En el bloque Atico-Mollendo-Tacna, destaca Rosa María que tiene una edad de 160 Ma.

•VIII Franja de Cu-Fe-Au (IOCG) del Cretácico inferior: se encuentra dividido en dos segmentos: Paracas-Acari y Locumba-Sama, que corresponden a los bloques PuquioCaylloma y Atico-Mollendo-Tacna, respectivamente. Los depósitos se relacionan con la actividad magmática de ~115 y 112 Ma; y los controles de mineralización son fallas NO-SE y NE-SO. En el segmento norte destacan Tanguche, Raúl-Condestable, Monterrosas, Eliana y Acarí. Entre Locumba y Sama, los depósitos están relacionados con la actividad magmática de ~124 Ma y de ~112 Ma, siendo los depósitos más importantes Licona y Hierro Morrito. En general, para los dos dominios, los eventos de mineralización se dan entre 115 y 100 Ma.

MINA JUSTA


Bibliografia
  • PROexplo
  • Alberto Lobo-Guerrero Sanz, Geólogo, M.Sc. MinEx, Ph.D. Vice-Presidente Operaciones LOGEMIN S.A. Bogotá, Colombia; www.logemin.com
  • Joselyn Tapia-Paulina Durán UNIVERSIDAD DE CHILE
  • Yacimientos Minerales II Ing. JORGE SÁNCHEZ ESPINOZA, UNIVERSIDAD NAIONAL DE CAJAMARCA
  • Gema – Geología Máxima,
